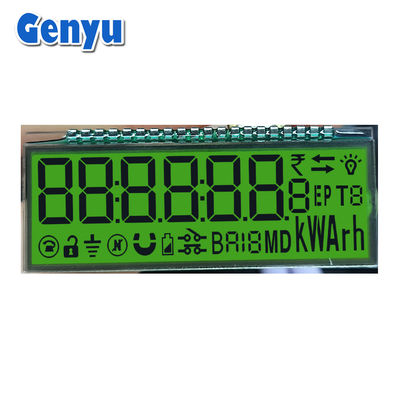

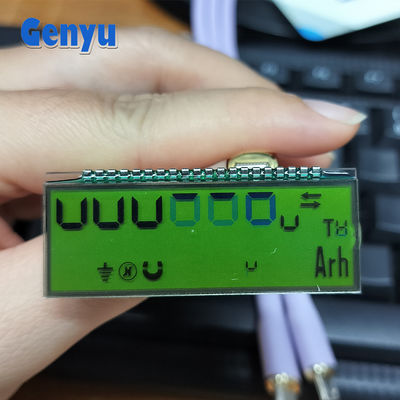

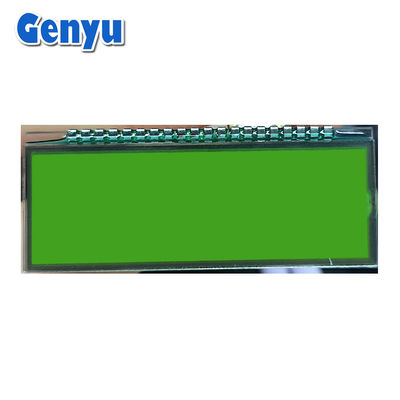

কমপ্যাক্ট কাস্টম এলসিডি ডিসপ্লে STN কোন ব্যাকলাইট 20PIN 7 সেগমেন্ট স্ক্রিন মিটার জন্য

সেগমেন্ট এলসিডি (আলফানুমেরিক ডিসপ্লে)

এসেগমেন্ট এলসিডিএটি সাধারণত সহজ সংখ্যাসূচক বা বর্ণানুক্রমিক তথ্য প্রদর্শনের জন্য ব্যবহৃত হয়। এটি পৃথক বিভাগগুলির একটি সেট নিয়ে গঠিত যা অক্ষর গঠনের জন্য চালু বা বন্ধ করা যেতে পারে।এই অংশগুলি একটি গ্রিড প্যাটার্নের মধ্যে সংখ্যা বা অক্ষর গঠন করার জন্য সাজানো হয়.

মূল বৈশিষ্ট্য:

• কাঠামো: সাধারণত প্রতিটি অক্ষরের জন্য 7 টি অংশ (বা আরও) নিয়ে গঠিত। উদাহরণস্বরূপ, একটি 7-বিভাগ প্রদর্শন 0 থেকে 9 পর্যন্ত সংখ্যা উপস্থাপন করতে পারে।
• প্রদর্শন: মূলত সংখ্যা এবং সীমিত অক্ষরের জন্য (যেমন, সহজ অক্ষরসংখ্যা, যেমন "A", "B", "C") ।
• রেজোলিউশন: সীমিত রেজোলিউশন কারণ প্রতিটি অক্ষর অংশের সমন্বয় দ্বারা গঠিত হয়।
• বিদ্যুৎ খরচ: গ্রাফিক এলসিডি-র তুলনায় সাধারণত কম, কারণ ডিসপ্লে কম জটিল।
• অ্যাপ্লিকেশন: ডিজিটাল ঘড়ি, ক্যালকুলেটর, মাইক্রোওয়েভ ওভেন এবং বেসিক ইলেকট্রনিক মিটারগুলির মতো ডিভাইসে ব্যবহৃত হয়।

বিস্তারিত পরামিতিঃ

বিজ্ঞপ্তি:তিনি TN, HTN মধ্যে পার্থক্য,এসটিএন, এফএসটিএন, এবং ভিএ এলসিডিপ্রকার?

TN (Twisted Nematic)এলসিডি স্ক্রিন, তরল স্ফটিক অণুগুলির বাঁকা দৃষ্টিভঙ্গি 90 ডিগ্রি দ্বারা বিচ্যুত হয়। প্রদর্শন সামগ্রী তুলনামূলকভাবে সহজ, এবং প্রধান বৈশিষ্ট্যগুলি তুলনামূলকভাবে কালো ফন্ট, উচ্চ বিপরীতে,কম শক্তি খরচ, এবং ড্রাইভিং ভোল্টেজ, কিন্তু একটি ছোট দেখার কোণ। সাধারণ অ্যাপ্লিকেশন ঘড়ি পণ্য, ক্যালকুলেটর, ইত্যাদি।

এইচটিএন (হাই টুইস্ট নেমাটিক)এলসিডি স্ক্রিন, নেমাটিক তরল স্ফটিকের অণু দুটি স্বচ্ছ গ্লাসের মধ্যে স্যান্ডউইচ করা হয়,এবং তরল স্ফটিক অণুগুলির দৃষ্টিভঙ্গি গ্লাসের দুই স্তর মধ্যে 100 ~ 140 ডিগ্রী deflected হয়প্রধান বৈশিষ্ট্যগুলি টিএন এর অনুরূপ, তবে দেখার কোণটি টিএন এর চেয়ে প্রশস্ত। সাধারণ অ্যাপ্লিকেশনগুলি হল অভ্যন্তরীণ আসবাবপত্র, চিকিৎসা সরঞ্জাম ইত্যাদি।

এসটিএন (সুপার টুইস্ট নেমেটিক)এলসিডি স্ক্রিন, তরল স্ফটিকটি এলসিডি স্ক্রিনে 180 ~ 270 ডিগ্রি ঘোরায়, দেখার কোণ ভাল, এবং সাধারণত ধূসর ফিল্ম, হলুদ-সবুজ ফিল্ম এবং নীল ফিল্ম রয়েছে।উচ্চ-চ্যানেল সিওবি/সিওজিতে ব্যাপকভাবে ব্যবহৃতযেমন যোগাযোগ সরঞ্জাম ইত্যাদি।

FSTN (ফিল্ম+STN)এলসিডি স্ক্রিন, সাধারণ এসটিএন এর ব্যাকগ্রাউন্ড রঙের সমস্যা উন্নত করতে, বিচ্ছিন্নতা দূর করতে এবং কালো এবং সাদা প্রদর্শন অর্জনের জন্য একটি ক্ষতিপূরণ ফিল্ম পোলারাইজারটিতে যুক্ত করা হয়।সাধারণ অ্যাপ্লিকেশনগুলি হল শিল্প যন্ত্রপাতিইত্যাদি।
