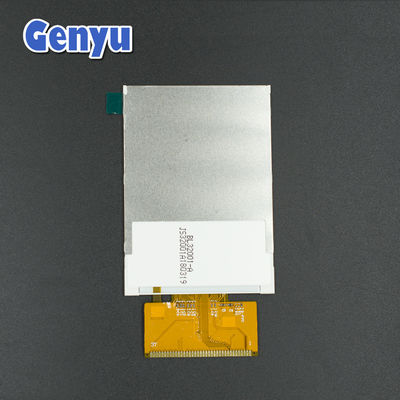

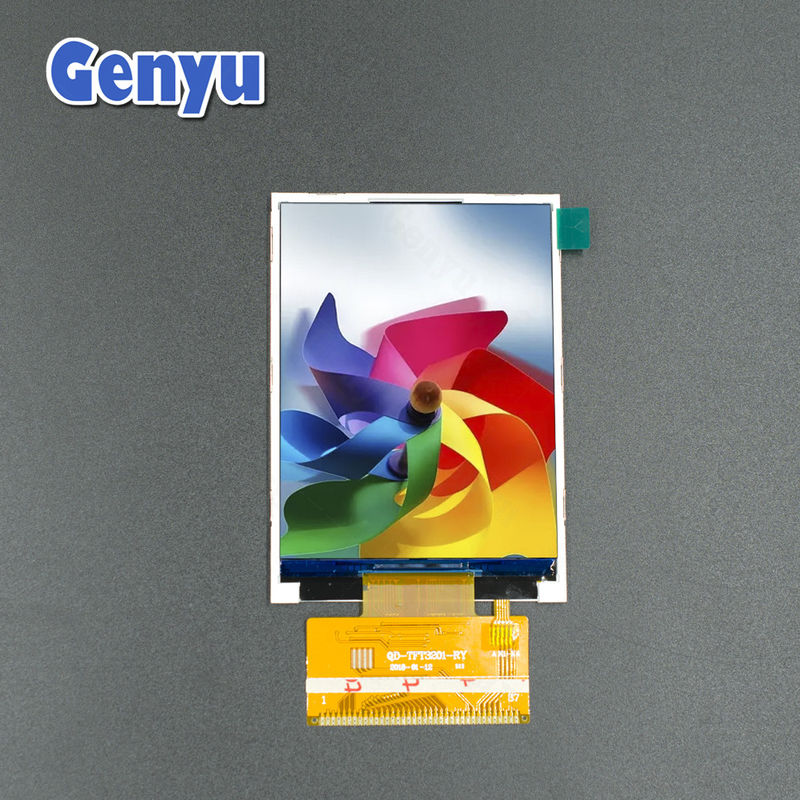

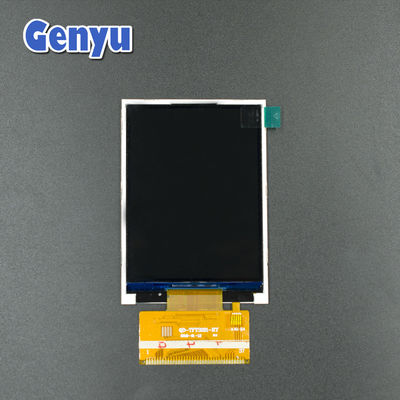

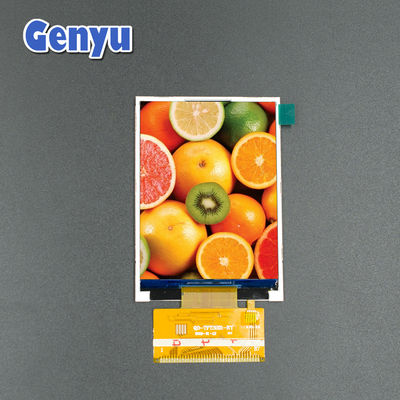

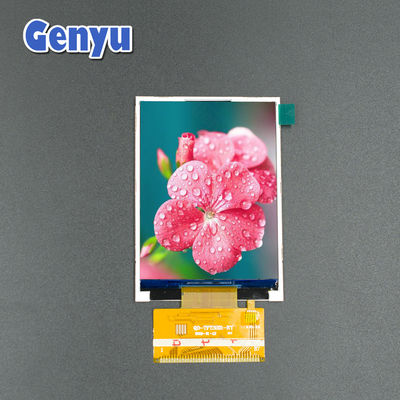

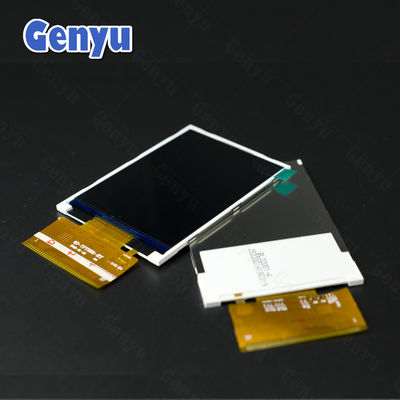

এমসিইউ ইন্টারফেস 3.2 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 240x320 পিক্সেল আইএলআই 9341 37 পিন এফপিসি

এমসিইউ ইন্টারফেস 3.2 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 240x320 পিক্সেল আইএলআই 9341 37 পিন এফপিসি

ব্র্যান্ড নাম:	Genyu
মডেল নম্বর:	GY32001A0-00
MOQ:	১০০০ টুকরা
মূল্য:	আলোচনা সাপেক্ষে
অর্থ প্রদানের শর্তাবলী:	টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ক্রেডিট কার্ড
সরবরাহের ক্ষমতা:	300K পিসি/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

RoHS, ISO9001: 2015

প্যানেলের আকার:

3.2 ইঞ্চি (তির্যক)

এলসিডি রেজোলিউশন:

240x320 বিন্দু

দেখার কোণ:

1 ২টা বাজে

ড্রাইভার আইসি:

ST7789V3

ইন্টারফেস:

এমসিইউ ৮/১৬ বিট

এফপিসি:

37পিন

প্যাকেজিং বিবরণ:

অ্যান্টি-প্লাস্টিক ট্রে এবং কার্টন বক্স

যোগানের ক্ষমতা:

300K পিসি/মাস

বিশেষভাবে তুলে ধরা:

3.২ ইঞ্চি টিএফটি এলসিডি স্ক্রিন

৩৭ পিন টিএফটি এলসিডি স্ক্রিন

ILI9341 ৩.২ ইঞ্চি টিএফটি ডিসপ্লে

পণ্যের বর্ণনা

3.2 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 240x320 পিক্সেল আইএলআই 9341 এমসিইউ ইন্টারফেসের সাথে 37 পিনের এফপিসি

৩.২ ইঞ্চি টিএফটি এলসিডি সংযোগ এবং ব্যবহারঃ

১ম ধাপ: পিনআউট অনুযায়ী আপনার মাইক্রোকন্ট্রোলারের সাথে স্ক্রিনটি সংযুক্ত করুন।
২য় ধাপ: প্রয়োজনীয় লাইব্রেরি ইনস্টল করুন (যেমন, Arduino এর জন্য Adafruit_GFX এবং Adafruit_ILI9341) ।
তৃতীয় ধাপ: প্রদর্শন শুরু করতে কোড লিখুন এবং গ্রাফিক্স অঙ্কন বা পাঠ্য প্রদর্শন শুরু করুন।
চতুর্থ ধাপ: যদি স্ক্রিনে স্পর্শ ক্ষমতা থাকে, আপনি স্পর্শ কার্যকারিতা আরম্ভ এবং ব্যবহারকারীর ইনপুট প্রক্রিয়া করতে পারেন.

উদাহরণ প্রকল্পঃ

আরডুইনো আবহাওয়া স্টেশন: স্ক্রিনে রিয়েল-টাইম আবহাওয়ার তথ্য (তাপমাত্রা, আর্দ্রতা ইত্যাদি) প্রদর্শন করুন।
ডিজিটাল ঘড়ি: একটি ছোট আর্ডুইনো ভিত্তিক ঘড়ি যা সময় দেখায় এবং অন্যান্য বৈশিষ্ট্য যেমন অ্যালার্ম বা তাপমাত্রা প্রদর্শন অন্তর্ভুক্ত করতে পারে।
রোবটের জন্য কন্ট্রোল ইন্টারফেস: রোবোটিক সিস্টেমের জন্য লাইভ ডেটা এবং কন্ট্রোল ইন্টারফেস প্রদর্শন করুন।
মিনি মিডিয়া প্লেয়ার: একটি ছোট প্রকল্প যা ফটো, সঙ্গীত তথ্য বা এমনকি ভিডিও প্রদর্শন করে যদি আপনি মিডিয়া প্লেব্যাক সমর্থন অন্তর্ভুক্ত করেন।
গেম কনসোল: একটি সহজ হ্যান্ডহেল্ড গেমিং সিস্টেম, যেমন একটি রেট্রো গেম এমুলেটর, গ্রাফিক্সের জন্য এই স্ক্রিনটি ব্যবহার করতে পারে।

মৌলিক পরামিতিঃ

না।	আইটিএম	স্পেসিফিকেশন
1	পণ্যের নাম	3.২ ইঞ্চি TFT LCD
2	এলসিডি টাইপ	TN ট্রান্সমিসিভ
3	দেখার কোণ	১২টা
4	রেজোলিউশন	240x320 পয়েন্ট
5	অপারেটিং তাপমাত্রা	-১০ ~ +৬০°C
6	সংরক্ষণ তাপমাত্রা	-২০ ~ +৭০°C
7	এফপিসি সংযোগকারী	৩৭ পিন, সোল্ডারিং টাইপ
8	ড্রাইভার আইসি (সিওজি)	ILI9341V
9	ইন্টারফেস	8/16-বিট সমান্তরাল/এমসিইউ
10	ব্যাকলাইটের ধরন	৬-এলইডি, সাদা
11	রূপরেখা মাত্রা	55.04 ((H) * 77.7 ((V) * 2.4 ((D) মিমি
12	সক্রিয় এলাকা	48.6(H)* 64.8 ((V) মিমি

এমসিইউ ইন্টারফেস 3.2 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 240x320 পিক্সেল আইএলআই 9341 37 পিন এফপিসি 0

টিএফটি স্ক্রিন (0.42 ইঞ্চি ~ 10.11 ইঞ্চি ):

আমরা মূলত ছোট-মাঝারি আকারের টিএফটি এলসিডি স্ক্রিন তৈরি করি, আকারগুলি নীচের মতো।

--উল্লম্ব প্রকারঃ0.৮৫", ১.৫", ১.৬৯", ১.৭৭", ১.৮৩", ২.০", ২.২", ২.৩৬", ২.৪", ২.৮", ২.৯৫", ৩.২", ৩.৫", ৩.৯৭", ৪.৩", ৪.৪৫", ৪.৩", ৫.৫", ৭", ৮"

---অনুভূমিক প্রকারঃ0.৪২", ২.৩১", ৩.৫", ৪.৩", ৫.০", ৭.০", ১০.১"

---বারের ধরনঃ0.৯৬", ১.০৫", ১.০৬", ১.০৮", ১.১২", ১.১৪", ১.৪২", ১.৪৫", ১.৪৭", ১.৬৫", ১.৯৯", ২.২৫", ২.৭৯", ৩.১৩", ১০.১১"

--- স্কয়ার টাইপঃ1.৩", ১.৪৪", ১.৫৪", ৩.৯৫"

--- গোলাকার আকৃতিঃ0.৭১", ০.৯", ০.৯৯", ১.২৮", ১.৩২", ১.৪৫", ১.৪৬", ১.৬", ২.১", ২.৭৬", ৩.৫৪"

---আরটিপি

---সিটিপি

---ব্যাকলাইট

কিছু অংশ আপনার চাহিদা উপর ভিত্তি করে কাস্টমাইজ করা যাবে,

যার মধ্যে রয়েছে FPC, ইন্টারফেস, টাচ প্যানেল, কভার গ্লাস এবং ব্যাকলাইট।

এমসিইউ ইন্টারফেস 3.2 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 240x320 পিক্সেল আইএলআই 9341 37 পিন এফপিসি 1

প্রযুক্তিগত বৈশিষ্ট্যঃ

1.টিএফটি (থিন-ফিল্ম ট্রানজিস্টর) প্রযুক্তি

TFT LCD: পাতলা ফিল্ম ট্রানজিস্টর প্রযুক্তি হল এক ধরনের সক্রিয় ম্যাট্রিক্স এলসিডি যেখানে প্রতিটি পিক্সেল একটি ট্রানজিস্টর দ্বারা নিয়ন্ত্রিত হয়।এটি পুরানো প্যাসিভ ম্যাট্রিক্স এলসিডিগুলির তুলনায় আরও স্পষ্ট রঙ এবং দ্রুত রিফ্রেশ রেট সহ আরও ভাল চিত্রের মানের ফলাফল দেয়.
ব্যাকলাইট: স্ক্রিনটি একটি এলইডি ব্যাকলাইট ব্যবহার করে যা স্ক্রিনটি আলোকিত করতে সহায়তা করে, এটি বিভিন্ন আলোর অবস্থার মধ্যে দৃশ্যমান করে তোলে।
দেখার কোণ: টিএফটি স্ক্রিনগুলির ভাল দেখার কোণ রয়েছে, তবে তারা আইপিএসের মতো আরও উন্নত স্ক্রিন প্রযুক্তির মতো প্রশস্ত নাও হতে পারে।

2.ইন্টারফেস অপশন

এসপিআই (সিরিয়াল পেরিফেরাল ইন্টারফেস): এই স্ক্রিনগুলির জন্য সর্বাধিক সাধারণ ইন্টারফেস, বিশেষত এমবেডেড সিস্টেমে। এটি সমান্তরাল যোগাযোগের চেয়ে কম পিন ব্যবহার করে, এটি সীমিত আই / ও পিন সহ মাইক্রোকন্ট্রোলারগুলির জন্য এটি একটি ভাল বিকল্প করে তোলে (যেমনআরডুইনো,ESP32,STM32, ইত্যাদি) ।
সমান্তরাল: কিছু ৩.২ ইঞ্চি টিএফটি এলসিডি সমান্তরাল ব্যবহার করেl যোগাযোগ, যা আরো পিন প্রয়োজন কিন্তু দ্রুত তথ্য স্থানান্তর প্রদান করে। এটি প্রায়ই উচ্চতর রিফ্রেশ হার প্রয়োজন প্রকল্পের জন্য ব্যবহৃত হয়।
