12 পিন 3.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 320x480 রেজোলিউশন ST7365 এসপিআই ইন্টারফেস

12 পিন 3.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 320x480 রেজোলিউশন ST7365 এসপিআই ইন্টারফেস

ব্র্যান্ড নাম: Genyu
মডেল নম্বর: GY-TFT035B220
MOQ: ১০০০ টুকরা
মূল্য: আলোচনা সাপেক্ষে
অর্থ প্রদানের শর্তাবলী: টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ক্রেডিট কার্ড
সরবরাহের ক্ষমতা: 300K পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
RoHS, ISO9001: 2015
প্যানেলের আকার:
3.5 ইঞ্চি (তির্যক)
এলসিডি রেজোলিউশন:
320x480 বিন্দু
দেখার কোণ:
1 ২টা বাজে
ড্রাইভার আইসি:
ST7365
ইন্টারফেস:
এসপিআই
এফপিসি:
12 পিন
প্যাকেজিং বিবরণ:
অ্যান্টি-প্লাস্টিক ট্রে এবং কার্টন বক্স
যোগানের ক্ষমতা:
300K পিসি/মাস
বিশেষভাবে তুলে ধরা:

১২ পিন টিএফটি এলসিডি ডিসপ্লে

,

3.5 ইঞ্চি TFT LCD ডিসপ্লে

,

এসপিআই ইন্টারফেস টিএফটি এলসিডি স্ক্রিন

পণ্যের বর্ণনা

3.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 320x480 রেজোলিউশন ST7365 12 পিন এসপিআই ইন্টারফেস





কিভাবে টিএফটি এলসিডি কাজ করে:



একটি টিএফটি এলসিডি বেশ কয়েকটি স্তর নিয়ে গঠিতঃ



  1. ব্যাকলাইট: ডিসপ্লেতে আলো সরবরাহ করে (সাধারণত এলইডি ভিত্তিক) ।
  2. পোলারাইজার: স্ক্রিনের মধ্য দিয়ে আলো যাচাই করে।
  3. তরল স্ফটিক স্তর: তরল স্ফটিক দুটি ইলেক্ট্রোডের মধ্যে স্যান্ডউইচ করা হয়, এবং এই স্ফটিকগুলি একটি বৈদ্যুতিক স্রোত প্রয়োগ করা হলে দিক পরিবর্তন করে।
  4. রঙিন ফিল্টার: এই ফিল্টারগুলি আলো অতিক্রম করার রঙ নিয়ন্ত্রণ করে, সাধারণত একটিআরজিবিপ্যাটার্ন।
  5. টিএফটি স্তর: এই স্তরটি ডিসপ্লেতে প্রতিটি পিক্সেলের সুইচিং নিয়ন্ত্রণ করে। প্রতিটি পিক্সেলের নিজস্ব পাতলা ফিল্ম ট্রানজিস্টর রয়েছে, যা এটিকে পৃথকভাবে নিয়ন্ত্রণ করতে দেয়।

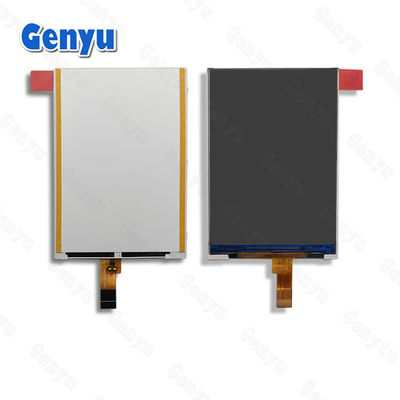

12 পিন 3.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 320x480 রেজোলিউশন ST7365 এসপিআই ইন্টারফেস 0







মৌলিক পরামিতিঃ



না। আইটিএম স্পেসিফিকেশন
1 পণ্যের নাম 3.5 ইঞ্চি টিএফটি এলসিডি
2 এলসিডি টাইপ BOE, TN, HVGA
3 দেখার কোণ ১২টা
4 রেজোলিউশন
320x480 পয়েন্ট
5 অপারেটিং তাপমাত্রা -২০ ~ +৭০°C
6 সংরক্ষণ তাপমাত্রা -৩০ ~ +৮০°C
7 এফপিসি সংযোগকারী 12 পিন, ZIF টাইপ
8 ড্রাইভার আইসি (সিওজি) ST7563
9 ইন্টারফেস এসপিআই
10 ব্যাকলাইটের ধরন

৬-এলইডি, সাদা, ১২০ এমএ

11 রূপরেখা মাত্রা

54.90 ((H) * 84.60 ((V) * 1.97 ((D) মিমি

12 সক্রিয় এলাকা
48.96(H)* 73.44 ((V) মিমি

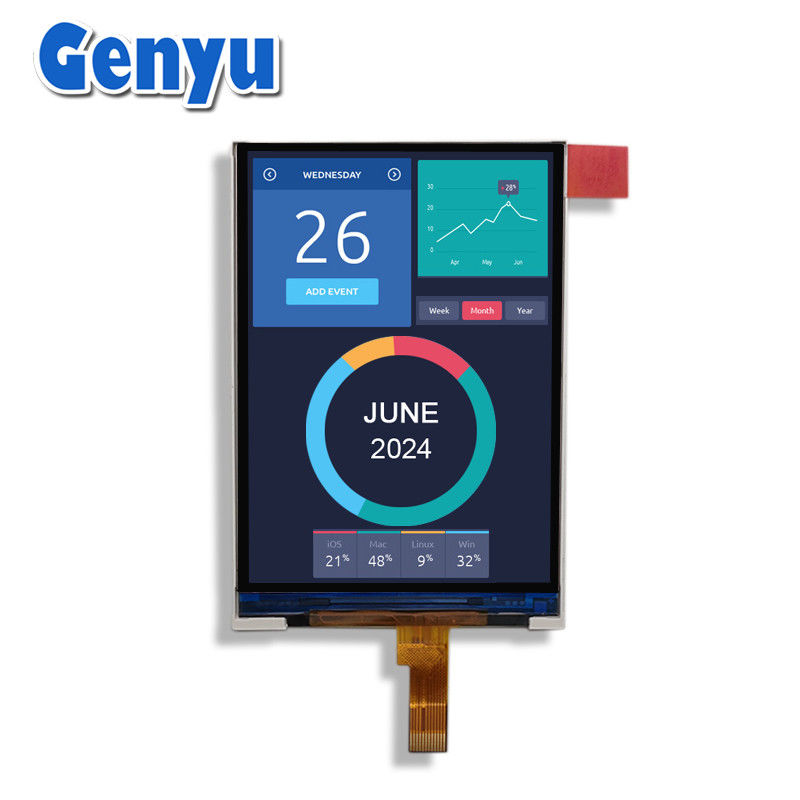

12 পিন 3.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 320x480 রেজোলিউশন ST7365 এসপিআই ইন্টারফেস 1







টিএফটি স্ক্রিন (0.42 ইঞ্চি ~ 10.11 ইঞ্চি ):



আমরা মূলত ছোট-মাঝারি আকারের টিএফটি এলসিডি স্ক্রিন তৈরি করি, আকারগুলি নীচের মতো।



--উল্লম্ব প্রকারঃ0.৮৫", ১.৫", ১.৬৯", ১.৭৭", ১.৮৩", ২.০", ২.২", ২.৩৬", ২.৪", ২.৮", ২.৯৫", ৩.২", ৩.৫", ৩.৯৭", ৪.৩", ৪.৪৫", ৪.৩", ৫.৫", ৭", ৮"
---অনুভূমিক প্রকারঃ0.৪২", ২.৩১", ৩.৫", ৪.৩", ৫.০", ৭.০", ১০.১"
---বারের ধরনঃ0.৯৬", ১.০৫", ১.০৬", ১.০৮", ১.১২", ১.১৪", ১.৪২", ১.৪৫", ১.৪৭", ১.৬৫", ১.৯৯", ২.২৫", ২.৭৯", ৩.১৩", ১০.১১"
--- স্কয়ার টাইপঃ1.৩", ১.৪৪", ১.৫৪", ৩.৯৫"
--- গোলাকার আকৃতিঃ0.৭১", ০.৯", ০.৯৯", ১.২৮", ১.৩২", ১.৪৫", ১.৪৬", ১.৬", ২.১", ২.৭৬", ৩.৫৪"
---আরটিপি
---সিটিপি
---ব্যাকলাইট

আমরা আপনার চাহিদার উপর ভিত্তি করে FPC / ব্যাকলাইট / টাচ প্যানেল / উজ্জ্বলতা / ইন্টারফেস কাস্টমাইজ করতে পারি।
দয়া করে আপনার প্রয়োজনীয়তা আমাকে জানান এবং আমরা কিছু পরামর্শ/বিকল্প সরবরাহ করব।

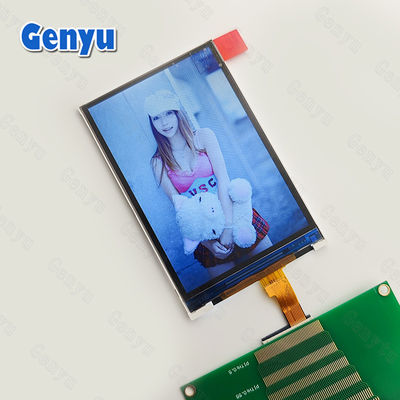

12 পিন 3.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 320x480 রেজোলিউশন ST7365 এসপিআই ইন্টারফেস 2







অন্যান্য সাধারণ টিএফটি এলসিডি কন্ট্রোলার:





টিএফটি ডিসপ্লেগুলির জন্য মাইক্রোকন্ট্রোলার বা কম্পিউটিং প্ল্যাটফর্মগুলির সাথে ইন্টারফেস করার জন্য নিয়ামক আইসি প্রয়োজন। সাধারণটিএফটি নিয়ামক আইসিএর মধ্যে রয়েছেঃ

  • আইএলআই ৯৩৪১: ২.৮ ইঞ্চি থেকে ৩.৫ ইঞ্চি টিএফটি ডিসপ্লেগুলির জন্য একটি জনপ্রিয় কন্ট্রোলার, সাধারণতআরডুইনোএবং অন্যান্য এমবেডেড সিস্টেম।
  • ST7735: একটি সাধারণ টিএফটি কন্ট্রোলার ছোট ডিসপ্লে (যেমন 1.8 ইঞ্চি বা 2.4 ইঞ্চি) এর জন্য ব্যবহৃত হয়।
  • এসএসডি১৯৬৩: উচ্চ রেজোলিউশনের বৃহত্তর ডিসপ্লে (৭ ইঞ্চি বা তার বেশি) এর জন্য একটি নিয়ামক।
  • HX8347: টিএফটি ডিসপ্লেগুলির জন্য আরেকটি সাধারণ নিয়ামক, প্রায়শই ৩.২ ইঞ্চি স্ক্রিনে পাওয়া যায়।
  • এসএসডি১২৮৯: একটি কন্ট্রোলার যা সাধারণত মাঝারি থেকে বড় TFT LCDs এর জন্য ব্যবহৃত হয়।





প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আপনার কারখানা কোথায়?

এ.আমাদের অফিস গুয়াংডংয়ের শেনজেন শহরে এবং আমাদের কারখানা জিয়াংসি প্রদেশে অবস্থিত।

2প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দেবেন?
উত্তরঃ প্রথম সহযোগিতার জন্য নমুনা চার্জ করা হবে এবং ভর অর্ডার পর্যায়ে পরিমাণটি ফেরত দেওয়া হবে।

3প্রশ্ন: ডেলিভারি সময় কত?
উঃ নমুনা অর্ডারঃ ২-৩ সপ্তাহ। ভর উৎপাদনঃ ৪-৬ সপ্তাহ।
4প্রশ্নঃ আপনি কাস্টমাইজেশন সমর্থন করতে পারেন?
উত্তরঃ হ্যাঁ, ইন্টারফেস, FPC তারের, ব্যাকলাইট, কভার গ্লাস, এবং স্পর্শ প্যানেলকাস্টমাইজ করা যায়।

5প্রশ্ন: টিএফটি এলসিডি-র জন্য আমি কি কম দাম পেতে পারি?

উত্তর: হ্যাঁ, বড়/বড় পরিমাণ অর্ডার হলে সস্তা দাম।



6প্রশ্ন: আপনি কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করেন?

উত্তরঃ সমস্ত পণ্য চালানের আগে ১০০% পরিদর্শন করা হয়।



7প্রশ্ন: আপনি কি প্রযুক্তিগত সহায়তা দিতে পারবেন?

উঃ হ্যাঁ,আমরা বিস্তারিত স্পেসিফিকেশন এবং প্রারম্ভিকীকরণ কোড প্রদান করব।
