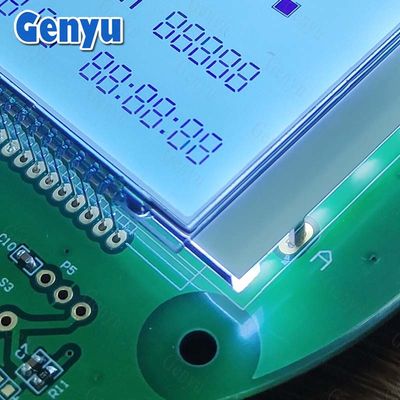

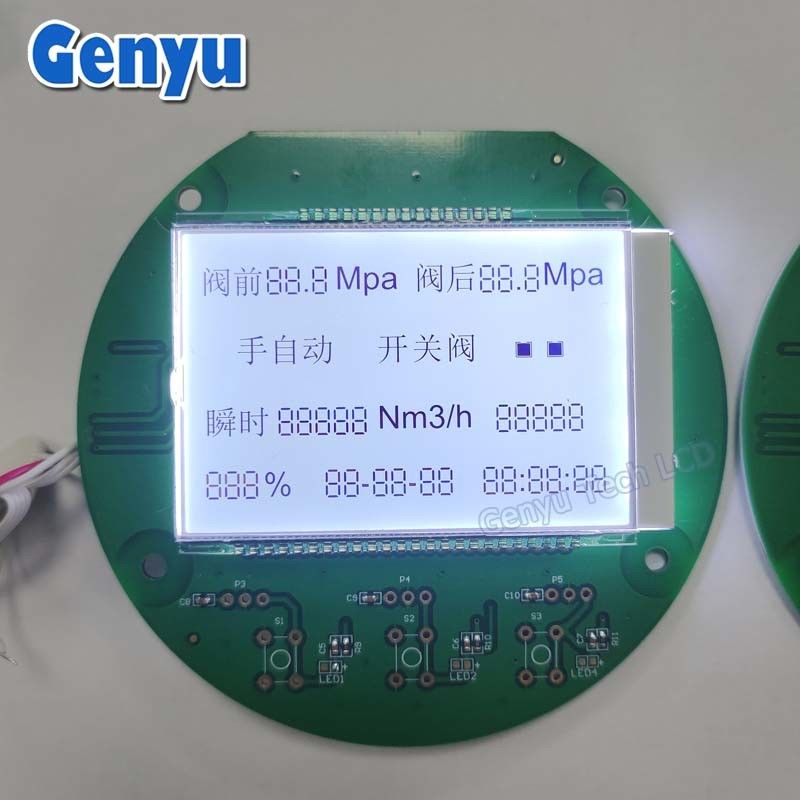

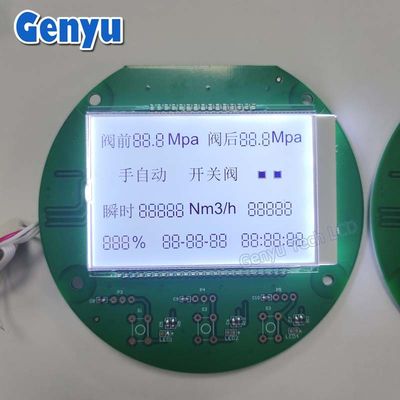

এফএসটিএন সেগমেন্ট এলসিডি ডিসপ্লে মডিউল কাস্টমাইজড পিসিবি বোর্ড হোয়াইট স্ক্রিন

দ্যHT1623এটি একটি এলসিডি ড্রাইভার আইসি যা সাধারণত সেগমেন্ট-ভিত্তিক এলসিডি নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এটি মাইক্রোকন্ট্রোলার-ভিত্তিক অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে কম শক্তি, সাশ্রয়ী মূল্যের এলসিডি সমাধান প্রয়োজন।

মূল বৈশিষ্ট্য:

• স্ট্যাটিক ও মাল্টিপ্লেক্সড এলসিডি ডিসপ্লেসের ড্রাইভারঃসমর্থন করে২৫৬টি সেগমেন্ট.

• সিরিয়াল ইন্টারফেসঃএকটি3-ডায়ার এসপিআই-এর মত ইন্টারফেস.

• কম শক্তি খরচঃব্যাটারি চালিত অ্যাপ্লিকেশনের জন্য আদর্শ।

• ইন্টিগ্রেটেড বায়াস ভোল্টেজ জেনারেটর:সমর্থন১/২ বা ১/৩ পক্ষপাত চালনা.

• অভ্যন্তরীণ দোলকঃএটি একটি বাহ্যিক ঘড়ির প্রয়োজন হ্রাস করে।

• ব্রড অপারেটিং ভোল্টেজঃসাধারণত2.4V থেকে 5.5V.

• অন্তর্নির্মিত র্যামঃমাইক্রোকন্ট্রোলারের কাজের চাপ কমাতে ডেটা প্রদর্শন করে।

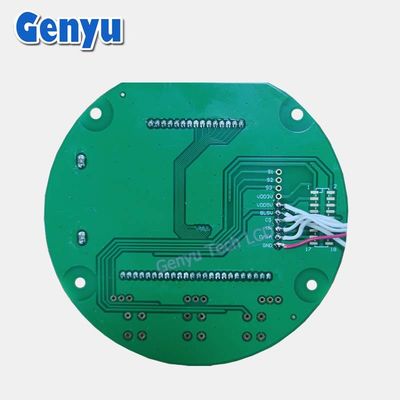

পিনআউট ওভারভিউঃ

• সি এস(চিপ নির্বাচন করুন) যোগাযোগ সক্ষম করে।

• CLK(ঘড়ি) √ সিরিয়াল ডেটা ঘড়ি ইনপুট।

• DATA√ সিরিয়াল ডেটা ইনপুট।

• ভিডিডি / ভিএসএসপাওয়ার সাপ্লাই।

• ভিএলসিডিLCD ড্রাইভ ভোল্টেজ।

• SEGx / COMxএলসিডি সেগমেন্ট এবং সাধারণ আউটপুট।

বিস্তারিত পরামিতিঃ

এসেগমেন্ট এলসিডিএকটি তরল স্ফটিক ডিসপ্লে (এলসিডি) যা পূর্ব নির্ধারিত অংশগুলির সমন্বয়ে গঠিত, যা সংখ্যা, অক্ষর বা প্রতীক গঠনের জন্য পৃথকভাবে চালু বা বন্ধ করা যেতে পারে।এই ডিসপ্লেগুলি সাধারণত ডিজিটাল ঘড়িতে ব্যবহৃত হয়, ক্যালকুলেটর, মিটার এবং অন্যান্য সাধারণ ইলেকট্রনিক ডিভাইস।

মূল বৈশিষ্ট্য:

• কম বিদ্যুৎ খরচব্যাটারি চালিত ডিভাইসের জন্য আদর্শ।

• উচ্চ বৈসাদৃশ্যবিভিন্ন আলোর অবস্থার মধ্যে ভাল দৃশ্যমানতা।

• কাস্টমাইজযোগ্যনির্দিষ্ট অ্যাপ্লিকেশনের জন্য সেগমেন্ট ডিজাইন করা যেতে পারে।

• সহজ ড্রাইভিং পদ্ধতি∙ মাল্টিপ্লেক্সিং বা সরাসরি ড্রাইভ পদ্ধতি ব্যবহার করে।

অ্যাপ্লিকেশনঃ

• ডিজিটাল ঘড়ি

• ক্যালকুলেটর

• থার্মোমিটার

• রিমোট কন্ট্রোল

• শিল্প মিটার

• গৃহস্থালী যন্ত্রপাতি (যেমন, মাইক্রোওয়েভ, ওয়াশিং মেশিন)
