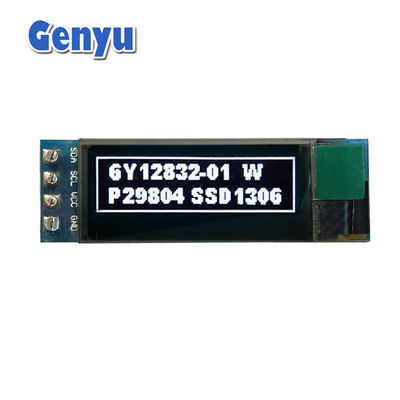

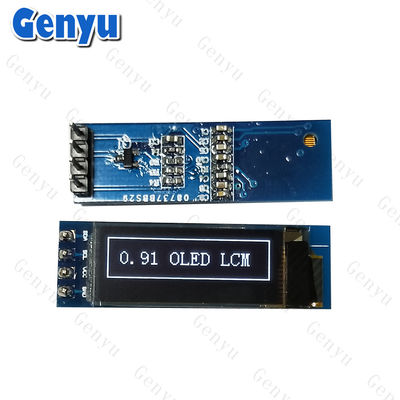

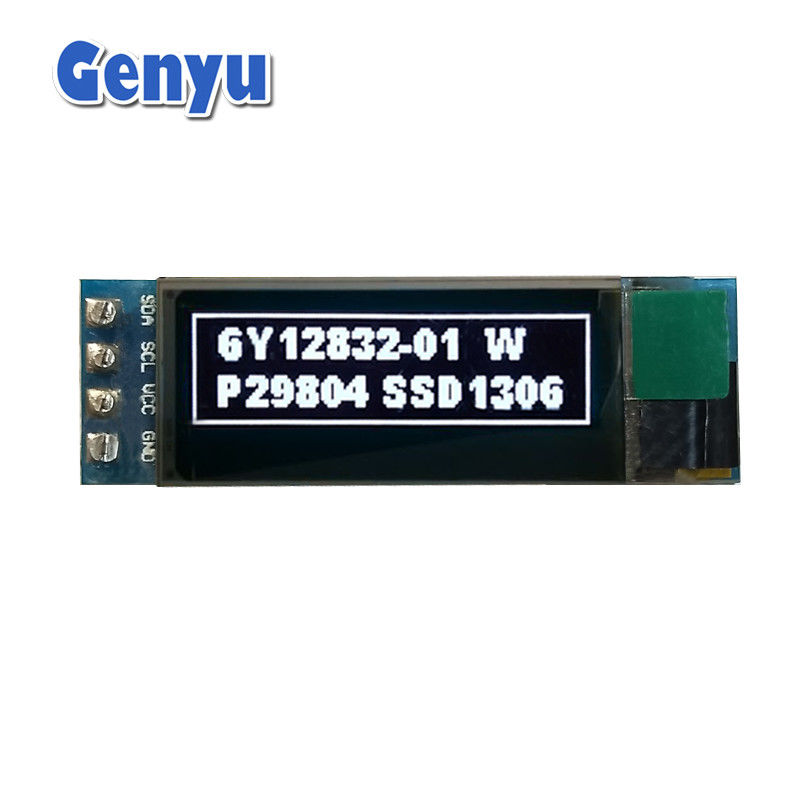

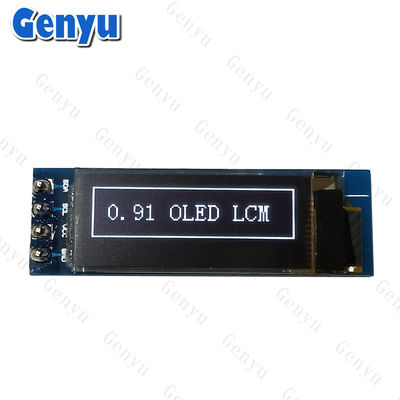

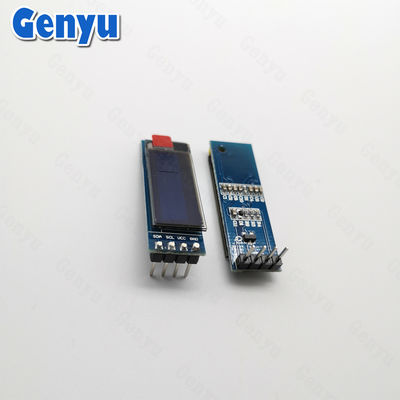

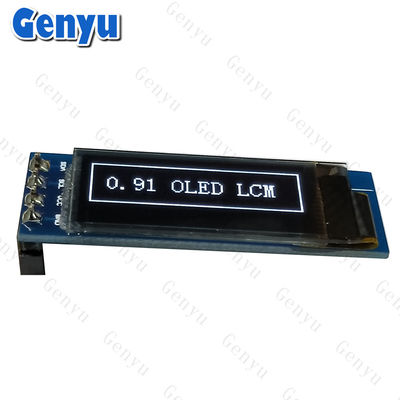

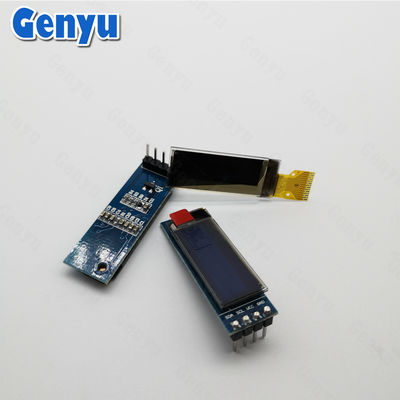

সাদা ০.৯১ ইঞ্চি ওএলইডি ডিসপ্লে মডিউল ১২৮x৩২ ডট এসএসডি১৩০৬ ৪পিন আই২সি ইন্টারফেস

0.91 ইঞ্চি ওএলইডি ডিসপ্লে মডিউল হোয়াইট 128x32 ডট এসএসডি1306 4 পিন আই 2 সি ইন্টারফেস

সাধারণ বৈশিষ্ট্য:

1. প্রদর্শনের আকার:

   • ডায়াগোনাল আকার০.৯১ ইঞ্চি।

   • রেজোলিউশন:১২৮x৩২পিক্সেল, ছোট ডিসপ্লে জন্য সবচেয়ে সাধারণ।

2. ওএলইডি টাইপ:এক রঙের: বেশিরভাগ ০.৯১ ইঞ্চি OLED ডিসপ্লেএক রঙের(সাধারণত সাদা, নীল বা হলুদ), যার অর্থ তারা কালো পটভূমিতে একটি রঙ প্রদর্শন করে

3. ইন্টারফেস:

   • আই২সি: বেশিরভাগ ০.৯১ ইঞ্চি ওএলইডি মডিউলআই২সিযোগাযোগের জন্য ইন্টারফেস, যা শুধুমাত্র দুটি তথ্য লাইন প্রয়োজন (এসডিএতথ্য এবংএসসিএলI2C সহজ তারের এবং কম যোগাযোগের গতির জন্য সুবিধাজনক।

   • এসপিআই: কিছু ০.৯১ ইঞ্চি ওএলইডি মডিউলও সমর্থন করতে পারেএসপিআই(সিরিয়াল পেরিফেরাল ইন্টারফেস), যা দ্রুত ডেটা ট্রান্সফারের অনুমতি দেয় কিন্তু অতিরিক্ত তারের প্রয়োজন।

4. ড্রাইভার আইসি:এসএসডি১৩০৬: এটি সবচেয়ে জনপ্রিয় OLED কন্ট্রোলারগুলির মধ্যে একটি, যা 0.91 ইঞ্চি মডিউলে ব্যাপকভাবে ব্যবহৃত হয়

5. পাওয়ার সাপ্লাই:OLED ডিসপ্লে তুলনামূলকভাবেকম শক্তিঐতিহ্যগত এলসিডি-র তুলনায়, কারণ তাদের ব্যাকলাইটের প্রয়োজন হয় না, প্রতিটি পিক্সেল তার আলো নির্গত করে।3.৩ ভিঅথবা৫ ভোল্ট(মডেলের উপর নির্ভর করে) কাজ করতে।

6. পিসিবি মাউন্ট:স্ট্রিপ পিসিবি: অন্যদের একটি শক্ত PCB সঙ্গে আসা, যা আরো সাধারণঅন্তর্নিহিতঅথবাস্থিরযেমন হ্যান্ডহেল্ড ডিভাইস, সেন্সর এবং গ্যাজেট।

বিস্তারিত বিবরণীঃ

OLED স্ক্রিন (0.42 ইঞ্চি ~ 3.12 ইঞ্চি ):

আমরা মূলত ছোট ও মাঝারি আকারের ওএলইডি ডিসপ্লে তৈরি করি, যার মধ্যে রয়েছে ০.৪২", ০.৪৯", ০.৬৬", ০.৭৮", ০.৮৭", ০.৯১", ০.৯৬", ১.১২", ১.২১", ১.৩", ১.৫", ১.৫৪", ১.৯২", ২.০৮", ২.২৩", ২.৪২", ২.৭" এবং ৩.১২" ইত্যাদি।

আরডুইনোর সাথে 0.91 ইঞ্চি ওএলইডি পিসিবি কীভাবে ব্যবহার করবেনঃ

একটি 0.91 ইঞ্চি OLED ডিসপ্লে সংযোগ এবং ব্যবহার করার জন্যআরডুইনো(অথবা অন্য মাইক্রোকন্ট্রোলার), এই মৌলিক পদক্ষেপগুলি অনুসরণ করুনঃ

1.ডিসপ্লে এর ওয়্যারিং:

• আই২সি ইন্টারফেস (সবচেয়ে সাধারণ):

  • ভিসিসিআরডুইনোর ৩.৩ ভোল্ট বা ৫ ভোল্ট পিন (ডিসপ্লে স্পেসিফিকেশনের উপর নির্ভর করে) ।

  • জিএনডিআরডুইনোর গ্রাউন্ড (জিএনডি) পিন।

  • এসসিএলআরডুইনোর এসসিএল পিনে।

  • এসডিএআরডুইনোর এসডিএ পিনে।

• এসপিআই ইন্টারফেস(যদি প্রযোজ্য হয়):

  • ভিসিসিআরডুইনোর ৩.৩ ভোল্ট বা ৫ ভোল্ট পিনে।

  • জিএনডিজিএনডি পিনে।

  • এসসিকেআরডুইনোতে এসসিকে পিন।

  • এমওএসআই(মাস্টার আউট স্লেভ ইন) আরডুইনোর MOSI পিনে।

  • সি এস(চিপ নির্বাচন করুন) আরডুইনোর যেকোনো ডিজিটাল পিনে (যেমন, পিন ১০) ।
