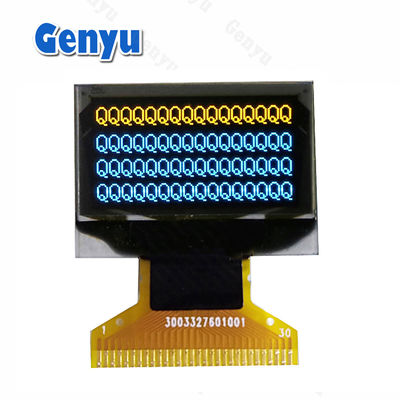

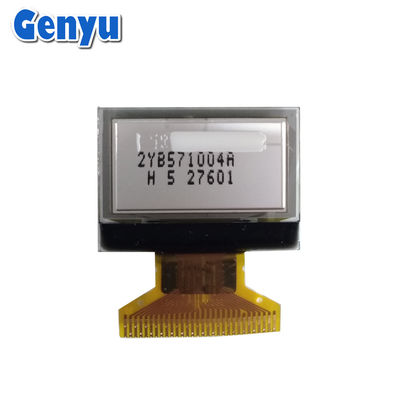

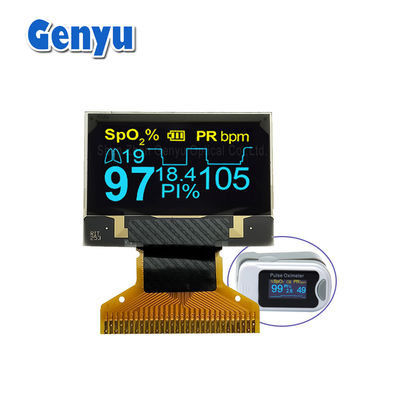

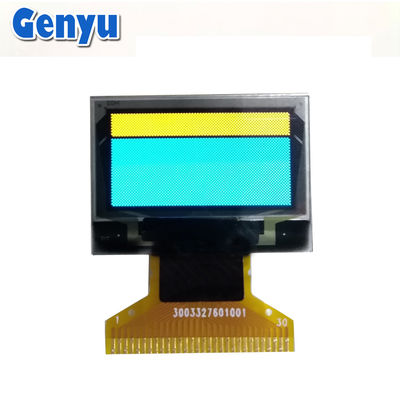

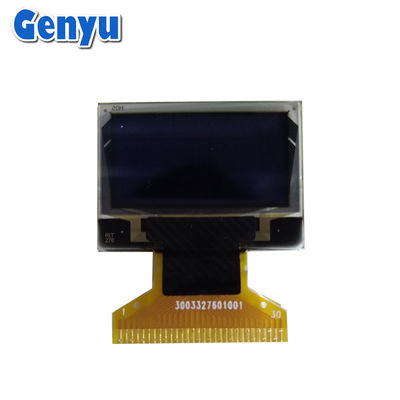

128x64 0.96 ইঞ্চি ওএলইডি ডিসপ্লে বাইকোলার এসএসডি1306 30 পিআইএন সিরিয়াল ইন্টারফেস

0.96 ইঞ্চি ওএলইডি ডিসপ্লে বাইকোলার 128x64 রেজোলিউশন এসএসডি1306 30 পিআইএন সিরিয়াল ইন্টারফেস

বৈদ্যুতিক স্পেসিফিকেশনঃ

• ইন্টারফেস:

  • মডিউলের উপর নির্ভর করে I2C (2-wire) বা SPI (4-wire) (ক্রয় করার আগে পরীক্ষা করুন) ।

  • আই 2 সি ইন্টারফেস যোগাযোগের জন্য দুটি পিন (এসসিএল এবং এসডিএ) ব্যবহার করে, যখন এসপিআই আরও বেশি (এমওএসআই, এমআইএসও, এসসিকে এবং সিএস) ব্যবহার করে।

• পাওয়ার সাপ্লাই: ৩.৩ ভোল্ট থেকে ৫ ভোল্ট।

• বর্তমান খরচ:

  • সাধারণত, ২০-৩০ এমএ পূর্ণ উজ্জ্বলতায়।

  • কম উজ্জ্বলতা বা কালো স্ক্রিনের সাথে শক্তি খরচ উল্লেখযোগ্যভাবে হ্রাস পায় (কারণ ওএলইডি স্ব-নির্গত হয়) ।

প্রদর্শন বৈশিষ্ট্যঃ

• কন্ট্রাস্ট অনুপাত: চমৎকার, সত্যিকারের কালো দিয়ে কারণ OLED পিক্সেল সম্পূর্ণরূপে বন্ধ করা যেতে পারে।

• রিফ্রেশ রেট: মসৃণ পাঠ্য এবং সহজ গ্রাফিক্সের জন্য যথেষ্ট দ্রুত (~ 60Hz বা তার বেশি রিফ্রেশ রেট আদর্শ) ।

• ফন্ট রেন্ডারিং: ছোট আকারের টেক্সট প্রদর্শনের জন্য দুর্দান্ত, এবং মৌলিক পিক্সেল গ্রাফিক্স সমর্থন করতে পারে।

• প্রতিক্রিয়া সময়: গতির অস্পষ্টতা ছাড়াই দ্রুত প্রতিক্রিয়া সময়।

বিস্তারিত পরামিতিঃ

OLED স্ক্রিন (0.42 ইঞ্চি ~ 3.12 ইঞ্চি ):

আমরা মূলত ছোট ও মাঝারি আকারের ওএলইডি ডিসপ্লে তৈরি করি, যার মধ্যে রয়েছে ০.৪২", ০.৪৯", ০.৬৬", ০.৭৮", ০.৮৭", ০.৯১", ০.৯৬", ১.১২", ১.২১", ১.৩", ১.৫", ১.৫৪", ১.৯২", ২.০৮", ২.২৩", ২.৪২", ২.৭" এবং ৩.১২" ইত্যাদি।

পিনআউট (আই২সির জন্য):

একটি সাধারণ পিনআউট0.96 ইঞ্চি এসএসডি1306 ওএলইডি (আই২সি)প্রদর্শন হচ্ছেঃ

1. ভিসিসি: পাওয়ার সাপ্লাই (3.3V বা 5V আপনার সিস্টেমের উপর নির্ভর করে) ।

2. জিএনডিমাটি।

3. এসসিএল: সিরিয়াল ক্লক লাইন (আই২সি যোগাযোগের জন্য) ।

4. এসডিএ: সিরিয়াল ডেটা লাইন (আই২সি যোগাযোগের জন্য) ।

5. রিসোর্স: পুনরায় সেট করুন (মডিউল অনুযায়ী ঐচ্ছিক) ।

6. ডিসি: ডেটা/কমান্ড (প্রেরিত ডেটা কমান্ড বা প্রদর্শনের ডেটা কিনা তা নির্দেশ করতে ব্যবহৃত হয়) ।

7. সি এস: চিপ নির্বাচন করুন (এসপিআই ইন্টারফেসের জন্য ব্যবহৃত হয়, আই 2 সি এর জন্য প্রয়োজন হয় না) ।

এসপিআই এর জন্য, আপনারও প্রয়োজন হবেএমওএসআই,এসসিকে, এবংসি এস.
