উল্লম্ব প্রকার 0.96 ইঞ্চি OLED স্ক্রিন 128x64 ডট SH1107 13PIN সোল্ডারিং FPC

উল্লম্ব প্রকার 0.96 ইঞ্চি OLED স্ক্রিন 128x64 ডট SH1107 13PIN সোল্ডারিং FPC

ব্র্যান্ড নাম:	Genyu
মডেল নম্বর:	GY64128-01
MOQ:	100 টুকরা
মূল্য:	আলোচনা সাপেক্ষে
অর্থ প্রদানের শর্তাবলী:	টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ক্রেডিট কার্ড
সরবরাহের ক্ষমতা:	150K পিসি/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

RoHS, ISO9001: 2015

প্যানেলের আকার:

0.96 ইঞ্চি (তির্যক)

রেজোলিউশন:

128*64 বিন্দু

ডিসপ্লে কালার:

সাদা

ড্রাইভার আইসি:

SH1107

এফপিসি:

13পিন, সোল্ডারিং

প্যাকেজিং বিবরণ:

অ্যান্টি-প্লাস্টিক ট্রে এবং কার্টন বক্স

যোগানের ক্ষমতা:

150K পিসি/মাস

বিশেষভাবে তুলে ধরা:

উল্লম্ব 0.96 ইঞ্চি OLED স্ক্রিন

উল্লম্ব 0.96 OLED ডিসপ্লে মডিউল

13PIN 0.96 ইঞ্চি OLED স্ক্রিন

পণ্যের বর্ণনা

0.96 ইঞ্চি ওএলইডি ডিসপ্লে উল্লম্ব প্রকার সাদা 128x64 ডট SH1107 13PIN সোল্ডারিং FPC

এ0৯৬ ইঞ্চি ওএলইডিপ্রদর্শনSH1107ড্রাইভার হল আরেকটি জনপ্রিয় ছোট ওএলইডি ডিসপ্লে, যা প্রায়শই মাইক্রোকন্ট্রোলার প্রকল্পগুলিতে ব্যবহৃত হয়। এটি আকার এবং কার্যকারিতায় অন্যান্য কন্ট্রোলার যেমনএসএসডি১৩০৬, তবে এর যোগাযোগ এবং প্রদর্শন হ্যান্ডলিংয়ের ক্ষেত্রে কিছু পার্থক্য রয়েছে।

০.৯৬ ইঞ্চি ওএলইডি (SH1107) এর মূল বৈশিষ্ট্যঃ

ড্রাইভার আইসি:SH1107হল ডিসপ্লে চালানোর নিয়ামক।
রেজোলিউশন: সাধারণত128x64 পিক্সেল.
প্রদর্শনের ধরন: এক রঙের (কালো এবং সাদা) OLED।
আকার: 0.96 ইঞ্চি অনুভূমিকভাবে.
যোগাযোগ প্রোটোকল: সাধারণত ব্যবহৃত হয়আই২সিঅথবাএসপিআইযোগাযোগের জন্য, যদিও I2C বেশি প্রচলিত।
ইন্টারফেস: SH1107 উভয় সঙ্গে সামঞ্জস্যপূর্ণআই২সিএবংএসপিআইইন্টারফেস, কিন্তুআই২সিইন্টারফেস ছোট প্রকল্পে আরো ব্যাপকভাবে ব্যবহৃত হয়।

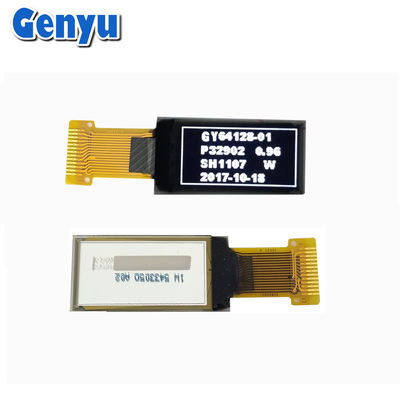

উল্লম্ব প্রকার 0.96 ইঞ্চি OLED স্ক্রিন 128x64 ডট SH1107 13PIN সোল্ডারিং FPC 0

বিস্তারিত পরামিতিঃ

1	ব্র্যান্ড নাম	জেনিউ
2	মডেল নম্বর	GY64128-01
3	প্রদর্শন মোড	ওএলইডি (অর্গানিক লাইট ইমিটিং ডায়োড)
4	রঙ	সাদা
5	আকার	0.96 ইঞ্চি
6	ডট ম্যাট্রিক্স	৬৪*১২৮ পিক্সেল
7	মডিউলের আকার	14.0 ((W) x28.0 ((H) x1.227 ((D) মিমি
8	প্রদর্শন এলাকা	11.86 (W) x 22.74 ((H) মিমি
9	সক্রিয় এলাকা	10.86 (W) x 21.74 ((H)মিমি
10	বিন্দু আকার	0.15 ((W) * 0.15 ((H) মিমি
11	ডট পিচ	0.17 ((W) *0.17 ((H) মিমি
12	ড্রাইভ আইসি	SH1107
13	ইন্টারফেস	৪ ওয়্যার সিরিয়াল, আই২সি
14	এফপিসি সংযোগকারী	১৩ পিন, সোল্ডারিং
15	ভোল্টেজ	VDD=1.65~3.3V, Vin=8.5~9.5V
16	দেখার কোণ	160°

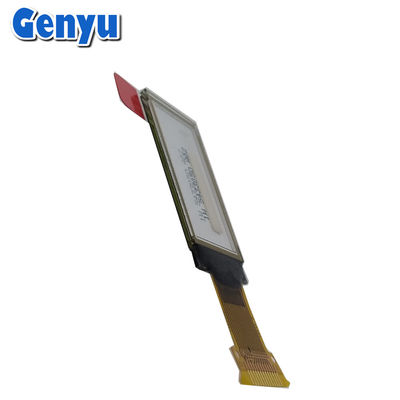

উল্লম্ব প্রকার 0.96 ইঞ্চি OLED স্ক্রিন 128x64 ডট SH1107 13PIN সোল্ডারিং FPC 1

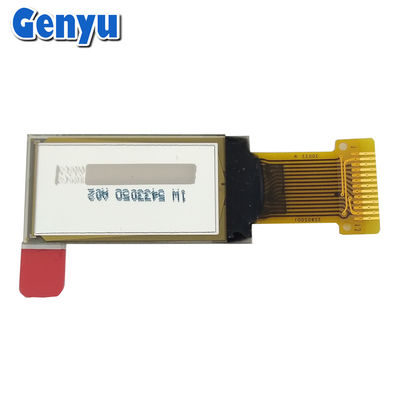

উল্লম্ব প্রকার 0.96 ইঞ্চি OLED স্ক্রিন 128x64 ডট SH1107 13PIN সোল্ডারিং FPC 2

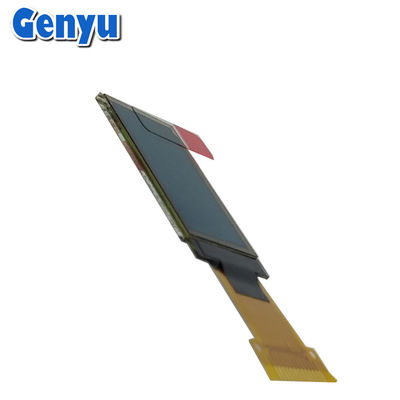

উল্লম্ব প্রকার 0.96 ইঞ্চি OLED স্ক্রিন 128x64 ডট SH1107 13PIN সোল্ডারিং FPC 3

OLED স্ক্রিন (0.42 ইঞ্চি ~ 3.12 ইঞ্চি ):

আমরা মূলত ছোট ও মাঝারি আকারের ওএলইডি ডিসপ্লে তৈরি করি, যার মধ্যে রয়েছে ০.৪২", ০.৪৯", ০.৬৬", ০.৭৮", ০.৮৭", ০.৯১", ০.৯৬", ১.১২", ১.২১", ১.৩", ১.৫", ১.৫৪", ১.৯২", ২.০৮", ২.২৩", ২.৪২", ২.৭" এবং ৩.১২" ইত্যাদি।

আমরা আপনার চাহিদার উপর ভিত্তি করে FPC, ইন্টারফেস, টাচ প্যানেল এবং PCB বোর্ড কাস্টমাইজ করতে পারি।

অন্যান্য নিয়ন্ত্রকদের তুলনায় SH1107 এর সুবিধাঃ

উচ্চতর সামঞ্জস্যতা: যদিও এসএসডি 1306 আরও সাধারণ, এসএইচ1107 ভালভাবে সমর্থিত এবং ছোট ডিভাইসে ভাল কাজ করে যেখানে মেমরি অ্যাড্রেসিং বা নির্দিষ্ট ডিসপ্লে ফাংশন প্রয়োজন।
আরও উন্নত বৈশিষ্ট্য: SH1107 এর মেমরি হ্যান্ডলিং এবং ড্রাইভারের সক্ষমতার কারণে আরও ভাল গ্রাফিকাল ক্ষমতা এবং জটিল ডিসপ্লেগুলির আরও দক্ষ হ্যান্ডলিং সরবরাহ করতে পারে।

SH1107 এবং SSD1306 এর মধ্যে পার্থক্যঃ

সম্বোধন: SH1107 এর একটিভিন্ন মেমরি অ্যাড্রেসিংএসএসডি ১৩০৬ এর তুলনায় এই স্কিমটি কমপ্যাটিবল, যার অর্থ এটি এসএসডি ১৩০৬ এর জন্য তৈরি লাইব্রেরির সাথে সরাসরি সামঞ্জস্যপূর্ণ নাও হতে পারে (যদিও অনেক লাইব্রেরী উভয়টির সাথে কাজ করবে) ।
ইন্টারফেস কন্ট্রোল: SH1107 এর একটিসামান্য ভিন্ন প্রারম্ভিককরণ ক্রমএবং এসএসডি 1306 এর চেয়ে নিয়ন্ত্রণ কমান্ড, তাই নির্দিষ্ট লাইব্রেরি বা কনফিগারেশন প্রয়োজন।

SH1107 OLED (I2C সংস্করণ) এর জন্য পিনআউটঃ

যদি আপনি একটি0.96-ইঞ্চি SH1107 OLEDI2C যোগাযোগের সাথে প্রদর্শন, সাধারণ পিনগুলি হলঃ

ভিসিসি: পাওয়ার সাপ্লাই (সাধারণত ৩.৩ ভি বা ৫ ভি) ।
জিএনডিমাটি।
এসসিএল: সিরিয়াল ক্লক লাইন (আই২সি) ।
এসডিএ: সিরিয়াল ডেটা লাইন (আই২সি) ।
RES (রিসেট): রিসেট পিন (I2C এর জন্য অপশনাল, সাধারণত I2C এর জন্য কম বাঁধা) ।
ডিসি (ডেটা/কমান্ড): ডেটা/কমান্ড পিন (SPI এর জন্য ব্যবহৃত হয়, সাধারণত I2C এর জন্য কম বাঁধা থাকে) ।

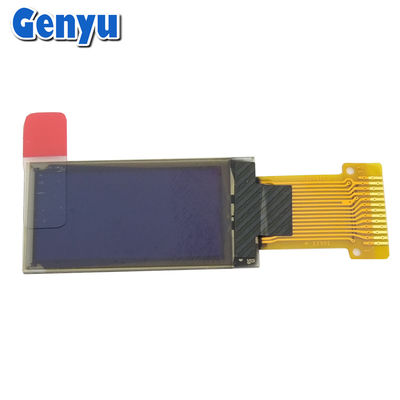

উল্লম্ব প্রকার 0.96 ইঞ্চি OLED স্ক্রিন 128x64 ডট SH1107 13PIN সোল্ডারিং FPC 5

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্রশ্ন: আপনি কোন পণ্য সরবরাহ করতে পারেন?

এ.১) কাস্টম সেগমেন্ট এলসিডি ডিসপ্লে;

2) এক রঙের গ্রাফিক/ডট ম্যাট্রিক্স এলসিডি ডিসপ্লে মডিউল;

৩)মাইক্রো-ওএলইডি ডিসপ্লে মডিউল;

৪. রঙিন টিএফটি এলসিডি ডিসপ্লে প্যানেল;

৫) এলইডি ব্যাকলাইট।

2প্রশ্ন: আপনার কারখানা কোথায়?

এ.আমাদের অফিস গুয়াংডংয়ের শেনজেন শহরে এবং আমাদের কারখানা জিয়াংসি প্রদেশে অবস্থিত।

3প্রশ্ন: আপনি কি বিনামূল্যে নমুনা দেবেন?

উত্তরঃ প্রথম সহযোগিতার জন্য নমুনা চার্জ করা হবে এবং ভর অর্ডার পর্যায়ে পরিমাণটি ফেরত দেওয়া হবে।

4প্রশ্ন: ডেলিভারি সময় কত?

উত্তরঃ ছোট অর্ডারের জন্যঃ 7-15 দিন। ভর উত্পাদনের জন্যঃ 25-30 দিন।

5প্রশ্ন: আমি কি OLED ডিসপ্লে এর জন্য কম দাম পেতে পারি?

উত্তর: হ্যাঁ, বড়/বড় পরিমাণ অর্ডার হলে সস্তা দাম।

6প্রশ্ন: আপনি কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করেন?

উত্তরঃ সমস্ত পণ্য চালানের আগে ১০০% পরিদর্শন করা হয়।
