COG LCD Display with SPI Interface and ST7567 Drive IC for Handheld Devices Featuring White or Blue Backlight

ব্র্যান্ড নাম:	Genyu
MOQ:	1
মূল্য:	$1.90-2.40

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

গুয়াংডং, চীন

প্রদর্শনের ধরন:

এফএসটিএন, ট্রান্সমিসিভ, ইতিবাচক

রেজোলিউশন:

128x64 বিন্দু

ড্রাইভ পদ্ধতি:

1/65 DUTY, 1/9 BAIS

দেখার কোণ:

৬টা বাজে

ইন্টারফেস:

SPI ইন্টারফেস

ড্রাইভ আইসি:

ST7567

মডিউল আকার:

58.5*39.7*5.2 মিমি

ব্যাকলাইট:

সাদা বা নীল

দেখার এলাকা:

53.60*28.60 মিমি

কাজের তাপমাত্রা:

-10~60 °C

স্টোরেজ তাপমাত্রা:

-20~70 °C

সংযোগের ধরন:

COG + FPC

পাওয়ার সাপ্লাই:

VOP=8.2 V; ভিডিডি = 2.8 ভি

ডিসপ্লে সাইজ:

2.15 ইঞ্চি

পিন কাউন্ট:

বিশেষভাবে তুলে ধরা:

SPI Interface COG LCD Display

ST7567 Drive IC FSTN Positive LCD

White or Blue Backlight 128x64 Dots LCD

পণ্যের বর্ণনা

COG LCD Display 128x64 Dots Screen with ST7567 Controller

High-quality FSTN positive LCD display with 128x64 dot matrix resolution, designed specifically for handheld devices and embedded applications.

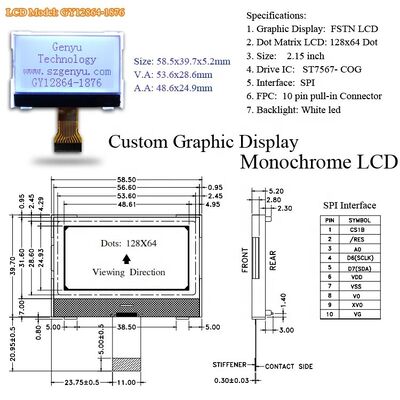

SPI Interface Pin Configuration

Pin	1	2	3	4	5	6	7	8	9	10
Symbol	CS1B	/RES	A0	D6(SCL)	D7(SDA)	VDD	VSS	V0	XV0	VG

Technical Specifications

Display Type: FSTN LCD screen, 128x64 dot matrix display
Technology: Transmissive LCD screen, Positive type
Interface: 4-wire SPI
Drive IC: ST7567 (COG - Chip On Glass)
Viewing Angle: 6 O'CLOCK
Power Supply: Vop=8.2V; Vdd=2.8V
Backlight Options: White or Blue LED

Physical Dimensions

Structure: LCD + IC + FPC + BL

Module Size: 58.50×39.70×5.20 mm

Viewing Area: 53.60×28.60 mm

Working Temperature: -10°C to 60°C

Storage Temperature: -20°C to 70°C

Connection: COG + FPC

Need additional technical information? Require FPC connector pin diagrams or custom LCD layout design? Contact our technical team for assistance.

Product Models

GY12864-1876W: Positive LCD with White backlight
GY12864-1876B: Positive LCD with Blue backlight

Product Images

Related LCD Products

1.7 Inches 128×64 COG LCD: With PCB Board, FSTN Positive LCD Display, COB LCD 14pin UC1701 Drive IC, SPI interface
2.76 Inches 19264 LCD: FSTN Positive/Negative LCD Display, COG LCD 24 pin UC1604 Drive IC, SPI interface
2.7 Inches 12864 LCD: FSTN Positive/Negative LCD Display, COG LCD 24 pin UC1604 Drive IC, Blue or White backlight
1.46 Inches Small Size Screen: 128×64 dot matrix Graphic LCD, FSTN COG 14 pin connector, Black white Monochrome LCD Screen

Ordering & Support

Payment Terms

T/T, Western Union, Paypal. Please contact us before making payment.

Delivery Options

Items ship within 3 working days after payment confirmation.
DHL/UPS/FedEx/TNT: 2-5 working days
EMS: 7-10 working days
CPAM/HKPAM: 10-30 working days

Packaging

Anti-static bag or Bubble bag (for samples)
Plastic pallet
Carton box

For technical specifications, custom requirements, or volume pricing, contact our LCD specialists today.
